Енциклопедія Том 2: Фізика Невидимого Інженерування – Магніти та Активна Геометрія
Більшість людей вважають, що вертикальна шахова гра працює просто завдяки "приклеюванню магніту до фігури." Це помилкове уявлення. У цьому технічному розділі ми пояснюємо фізику затискної сили, "Активну Геометрію" Двохмагнітної системи і чому ми використовуємо технологію пресованого посадки замість клею.
Керівництво (основні висновки)
- Активна Геометрія: Один магніт дозволяє фігурі обертатися і ковзати хаотично. Наша Двохмагнітна система створює "рейку", яка примушує точно вирівнюватися вертикально.
- Фізика Зазору: Захисний фетр і дерев'яна облицювання створюють відстань, яка значно послаблює магнітне притягання (Зворотньоквадратичний закон). Ми компенсуємо це каліброваним масивом високоякісних неодимових магнітів.
- Технологія Пресованого Посадки: Ми не використовуємо клей, який створює точку відмови. Магніти назавжди пресовано вставлені в сидіння, виготовлені на ЧПК-верстаті.
- Звикання: Система "фіксує" фігури на місці. Для тренерів, які звикли вільно пересувати фігури на демонстраційних дошках, ця точність потребує короткого періоду адаптації.
Вступ: Чому важлива фізика
Коли ви вішаєте шахову дошку на стіну, гравітація стає вашим головним противником. Щоб перемогти в цій боротьбі, зберігаючи елегантність люксового продукту, простих рішень недостатньо. Ми не можемо дозволити металу торкатися металу (це подряпинає). Ми не можемо дозволити фігурам ковзати неконтрольовано.
Рішення полягає в Шахово-Мистецька Двохмагнітна система. Це не просто про те, щоб тримати фігуру; це про те, щоб тримати її правильно.
1. Активна Геометрія: Чому два магніти?
Основна відмінність між іграшкою та професійною системою — це геометрія. У дешевих рішеннях часто використовується один центральний магніт. Хоча це ефективно для простого навчання, такий підхід компрометує точність:
- Обертальна нестабільність: Одна точка контакту дозволяє фігурі обертатися навколо своєї осі. Рицар може легко перевернутися догори ногами; король може нахилятися.
- Хаос сітки: Один магніт дозволяє прикріпити фігуру будь-де на металевій поверхні — між клітинками, на лініях або не по центру. Це призводить до безладного, незрозумілого стану дошки.

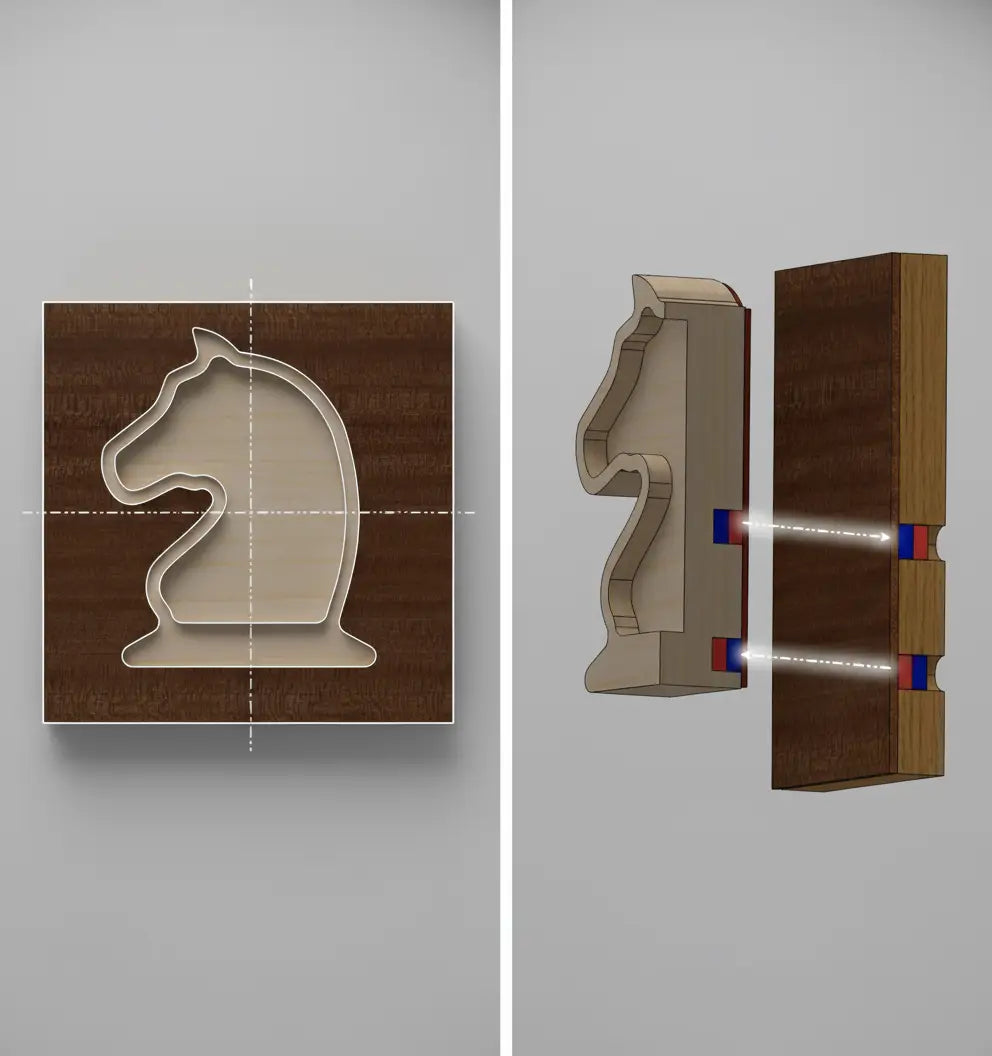

Двохмагнітне рішення: Використовуючи два магніти, розташовані на відстані, ми створюємо "магнітну рейку." Дві точки визначають лінію. У момент, коли фігура наближається до дошки, магнітні поля взаємодіють, примушуючи фігуру зайняти ідеально вертикальну орієнтацію. Ми називаємо це Активна Геометрія. Система активно коригує положення фігури, забезпечуючи, щоб хрест короля завжди був вертикальним, а дошка залишалася візуально дисциплінованою.
2. Фізика Сили та "Повітряний Зазор"
Є фізичний закон, який ускладнює проектування люксових вертикальних шахів: Зворотньоквадратичний закон. Магнітна сила різко падає зі збільшенням відстані між магнітами.
У стандартних демонстраційних дошках магніт часто торкається поверхні безпосередньо для максимізації сили. Але це створює тертя, шум і подряпини. В ChessboArt ми віддаємо пріоритет захисту дерев'яної поверхні.
- Прогалина: Між магнітом у фігурі та магнітом на дошці є шар натурального дерев'яного шпону та шар м'якого захисного фетру.
- Інженерна виклика: Цей зазор значно зменшує магнітне притягання.
- Рішення: Щоб подолати цю відстань і гарантувати надійне закріплення, ми не можемо використовувати стандартні феритові магніти. Ми використовуємо калібрований масив високоякісних неодимових магнітів. Використання двох магнітів розподіляє затискну силу на більшій площі, забезпечуючи стабільність без необхідності прикладати надмірну силу для переміщення фігури.
3. Конструкція: Пресована Посадка проти Клею
Як магніт монтується, так само важливо, як і сам магніт. У масовому виробництві магніти часто просто приклеюються до отвору. З часом клей псується, висихає і втрачає свою функціональність — особливо коли магніт постійно тягне проти вертикальної дошки.
Метод Пресованої Посадки: У системі ChessboArt сидіння в дерев'яних основах виготовляються на ЧПК-верстаті так, щоб вони були трохи менше за магніти. Магніти потім пресуються всередину з високою механічною силою.
- Клей не використовується.
- Природна еластичність дерева тримає магніт постійно на місці.
- Магніти заглиблені, щоб розмістити фетрову прокладку, забезпечуючи нульовий контакт металу з деревом.
Це гарантує, що магніт ніколи не відпаде від фігури, незалежно від змін температури або вологості у вашому домі.
4. "Клацання" (Досвід Користувача)
Система Активної Геометрії створює специфічне тактильне відчуття, яке відрізняється від стандартних дошок.
Коли ви рухаєте фігуру на шаховій дошці ChessboArt, ви не просто «ставите» її. Ви відчуваєте її щільно переміщенням у потрібну позицію. Магніти активно притягують фігуру точно до центру клітинки.
Примітка для тренерів та професіоналів: Якщо ви звикли до стандартних демонстраційних дощок, де можна вільно ковзати фігурами або ставити їх «десь близько» клітинки, ця система потребує моменту адаптації. Ви не можете поставити фігуру «поміж» клітинками, щоб позначити невпевнений хід. Система примушує до точності. Для багатьох це функція, яка залишає дошку бездоганною. Однак це вимагає звички до вирішальних рухів. Ви піднімаєте, переміщуєте, фіксуєте.
5. Підсумок
Система ChessboArt не про магію; вона про подолання фізики проміжку, створеного люксовими матеріалами. Використовуючи Двохмагнітна система, ми вирішуємо три проблеми одночасно:
- Ми запобігаємо обертанню (Геометрія).
- Ми генеруємо достатню силу затиснення через захисний фетровий шар (Фізика).
- Ми примушуємо до ідеального вирівнювання на дошці (Естетика).
У наявності Том 3, ми перейдемо від того, що приховано всередині, до того, що видно ззовні: Дерево та майстерність. Ми обговоримо, чому ми використовуємо певні породи дерева і як досягаємо стабільності у великій дерев'яній поверхні.
